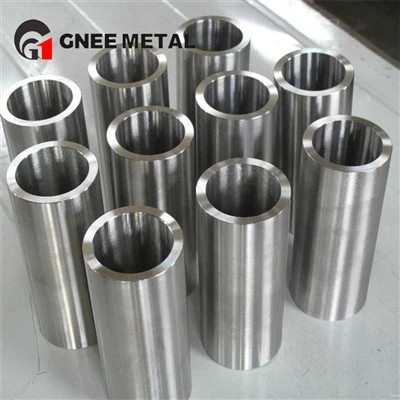

ASTM B338 GR1 جوش داده شده در مقابل لوله بدون درز برای مبدل حرارتی

برای اکثر مبدل‌های حرارتی پوسته-و-لوله، لوله جوشی انتخاب استاندارد است.هزینه کمتری دارد و عملکرد خوبی دارد. بدون درز فقط برای شرایط خاص است.

لوله بدون درزاز یک شمش جامد تیتانیوم سوراخ شده است. بدون درز جوش. دیواره لوله یکنواخت و پیوسته است.

لوله جوش داده شدهاز نوار تیتانیوم تشکیل شده است، به صورت طولی جوش داده می شود، سپس آنیل می شود. درز جوش کاملاً نفوذ می کند و لوله برای بازیابی شکل پذیری عملیات حرارتی می شود.

ASTM B338 دارای الزامات تست متفاوتی برای لوله های بدون درز و جوش داده شده است.

آزمایشات برای لوله بدون درز:

تجزیه و تحلیل شیمیایی

تست کشش

تست صاف کردن

تست شعله ور شدن

تست هیدرواستاتیک یا جریان گردابی

آزمایشات برای لوله جوش داده شده (اضافی):

تست مسطح معکوس (جوش درز 90 درجه تا فشار)

رادیوگرافی درز جوش (در صورت مشخص شدن)

چرا آزمایش مسطح معکوس برای لوله جوش داده شده اهمیت دارد:

یک نمونه با درز جوش در 90 درجه جهت تراکم صاف می شود. این حداکثر فشار را روی جوش وارد می کند. اگر جوش ضعیف باشد، ترک می خورد. اگر بگذرد، جوش به اندازه فلز پایه قوی است.

برای خم‌های U{0}}لوله‌های جوش داده شده، قرار دادن درز جوش بسیار مهم است.

محور خنثی خطی به سمت پایین مرکز خم است که در آن مواد نه کشیده می‌شوند و نه فشرده می‌شوند. درز جوش باید دقیقا روی این محور قرار گیرد. اگر درز در شعاع داخل یا خارج باشد، کشیده یا فشرده می شود و ممکن است ترک بخورد.

هزینه لوله جوش داده شده به طور قابل توجهی کمتر است. فرآیند تولید ساده تر است.

چرا جوش ارزانتر است:

از نوار به جای بیلت شروع می شود

ضایعات مواد کمتر

سرعت تولید بیشتر

مصرف انرژی کمتر

بدون درز را انتخاب کنید زمانی که:

1. مشخصات مشتری نیاز به یکپارچگی دارد.برخی از کاربران نهایی استانداردهای داخلی دارند که لوله های جوش داده شده را ممنوع می کند. مشخصات را دنبال کنید

2. سرویس فشار بالا یا چرخه ای.لوله جوش داده شده دارای درز جوش است. اگرچه لوله جوش داده شده به درستی قوی است، اما بدون درز هیچ درزی ندارد. برای شرایط شدید، بدون درز ایمن تر است.

3. مخزن تحت فشار مهر کد.برخی از برنامه های کد ASME نیاز به یکپارچه دارند. کد مورد نیاز خود را بررسی کنید.

4. دیوار بسیار نازک زیر 0.5 میلی متر.لوله جوش داده شده با دیواره نازک امکان پذیر است اما برخی سازندگان بدون درز را برای گیج های بسیار نازک ترجیح می دهند.

5. عدم اطمینان در قرار دادن درز جوش.اگر کارگاه خمشی شما نمی تواند به طور قابل اعتماد درز جوش را روی محور خنثی قرار دهد، بدون درز این خطر را از بین می برد.

زمانی که جوش داده شده را انتخاب کنید:

1. هزینه یک عامل است.جوش داده شده 15-25٪ صرفه جویی می کند. برای اکثر مبدل های حرارتی، این انتخاب درستی است.

2. وظیفه مبدل حرارتی استاندارد.دمای معمولی، فشار متوسط، آب تمیز تا شور. جوش داده شده برای چندین دهه با موفقیت استفاده شده است.

3. لوله های U- را با محل جوش مناسب خم کنید.هزاران مبدل حرارتی با لوله‌های U-خم شده جوش داده شده کار می‌کنند. نکته کلیدی، موقعیت صحیح درز جوش است.

4. طول لوله بلند.لوله جوش داده شده را می توان در طول های پیوسته طولانی تر از بدون درز تولید کرد.

5. زمان سررسید اهمیت دارد.لوله های جوش داده شده معمولا سریعتر ارسال می شوند، به خصوص برای اندازه های سفارشی.

6. بدون نیاز خاص برای بدون درز.اگر مشخصات گفته نشده است، جوش داده شده قابل قبول است.

1. آیا لوله جوش توسط ASTM B338 برای مبدل های حرارتی مجاز است؟

بله. ASTM B338 لوله های بدون درز و جوش داده شده را پوشش می دهد. لوله جوش داده شده باید آزمایش مسطح معکوس اضافی را پشت سر بگذارد. بسیاری از لوله های مبدل حرارتی جوش داده شده اند.

2. آیا لوله جوش ضعیف تر از بدون درز است؟

خیر. لوله جوشی درست شده با نفوذ کامل و بازپخت دارای قدرت جوش برابر با فلز پایه است. تست صاف کردن معکوس این موضوع را تایید می کند.

3. آیا می توان از لوله جوش داده شده برای U-خم استفاده کرد؟

بله. درز جوش را روی محور خنثی خم قرار دهید. محور خنثی جایی است که ماده نه کشیده می شود و نه فشرده می شود. هزاران مبدل حرارتی U{3}}خمشی با موفقیت از لوله جوش داده شده استفاده می کنند.

4. لوله جوش داده شده چقدر ارزانتر از بدون درز است؟

هزینه لوله جوشی 15 تا 25 درصد کمتر از بدون درز است. برای یک مبدل حرارتی بزرگ، پس انداز می تواند ده ها هزار دلار باشد.

5. تست مسطح معکوس چیست؟

یک لوله نمونه با درز جوش در 90 درجه در جهت فشرده سازی صاف می شود. این حداکثر فشار را روی جوش وارد می کند. اگر ترک بخورد، لوله از کار می افتد. اگر بگذرد، جوش سالم است.

6. چرا بدون درز هزینه بیشتری دارد؟

لوله بدون درز از یک شمش جامد سوراخ شده است. این فرآیند کندتر است، انرژی بیشتری مصرف می کند و ضایعات مواد بیشتری ایجاد می کند. لوله جوش داده شده از نوار شروع می شود و به طور مداوم تشکیل و جوش داده می شود.

7. کدام یک مقاومت در برابر خوردگی بهتری دارد؟

آنها هم همینطور هستند. هر دو تیتانیوم GR1 هستند. فلز پایه و ناحیه جوش آنیل شده مقاومت خوردگی یکسانی دارند.

8. آیا می توانم لوله جوش داده شده را به همان شعاع بدون درز خم کنم؟

بله. لوله جوش داده شده GR1 دارای حداقل شعاع خمش 1.5 برابر OD است. کلید قرار دادن درز جوش است، نه شعاع خمش.

9. اگر درز جوش در شعاع داخلی یک U-خم باشد چه اتفاقی می‌افتد؟

درز جوش فشرده می شود و ممکن است کمانش یا ترک بخورد. شعاع بیرونی کشیده شده و ممکن است ترک بخورد. جوش باید فقط روی محور خنثی باشد.

10. آیا گواهی آسیاب بدون درز یا جوش بودن لوله را نشان می دهد؟

بله. گواهی آسیاب روش ساخت را بیان می کند. برای لوله های جوش داده شده، نتایج آزمایش مسطح معکوس را نیز نشان می دهد.

11. آیا می توانم لوله جوش داده شده با درز جوش برداشته شود؟

خیر. درز جوش بخشی دائمی از لوله جوش داده شده است. اگر نمی توانید درز جوش را بپذیرید، بدون درز بخرید.

12. کدام نوع بیشتر از انبار موجود است؟

لوله جوش داده شده معمولاً در اندازه های استاندارد مبدل حرارتی ذخیره می شود. Seamless نیز موجود است، اما ممکن است برای اندازه‌های غیر استاندارد- زمان طولانی‌تری داشته باشد.
