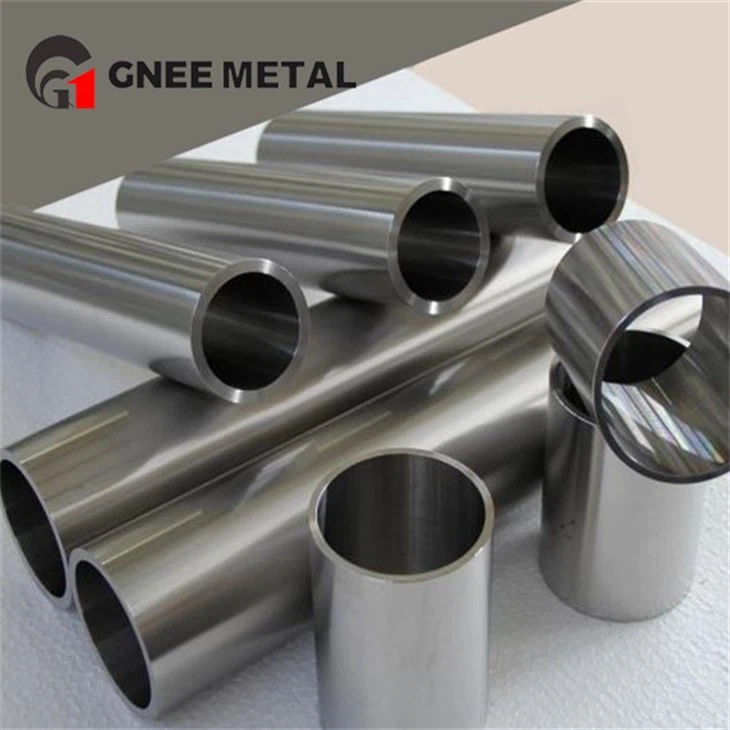

لوله تیتانیوم درجه 1 ASTM B338 برای مبدل های حرارتی

گریدهای تیتانیوم خالص تجاری دارای یکنسبت استحکام-به{1}}به چگالی عالیومقاومت در برابر خوردگی خوب. این باعث می شود آنها برای لوله های مبدل حرارتی مناسب باشندکاهش وزنومقاومت در برابر خوردگیانتقادی هستند. علاوه بر این،تنش های حرارتی در سازه های تیتانیومی کمتر استنسبت به سایر مواد فلزی ناشی از تیتانیومانبساط حرارتی کم- یک مزیت کلیدی برای تجهیزات انتقال حرارت با دماهای متغیر. تیتانیوم به دلیل دارا بودن آن به طور گسترده در بخش های پزشکی و دریایی استفاده می شودزیست سازگاری برجستهو مقاومت در برابر خوردگی آب دریا

* گزینه های بدون درز و جوش داده شده در دسترس است. لوله ها را می توان در داخل عرضه کردطول های مستقیمیاU-خم می‌شودبر اساس ASTM B338.*

قابلیت ردیابی کامل– گواهی تست آسیاب (EN 10204 نوع 3.1) همراه با هر محموله ارائه می شود

آزمایش انبساط لوله- عملکرد تضمین شده برای انبساط غلتکی یا هیدرولیک به ورق های لوله

100٪ تست جریان گردابی- طبق الزامات ASTM B338 برای لوله های بدون درز و جوش داده شده

U-خم موجود است– بدون تنش زدایی پس از خم شدن (بر اساس الزامات کد)

Q1: لوله تیتانیوم درجه 1 ASTM B338 عمدتاً برای چه مواردی استفاده می شود؟
A: ASTM B338 به طور خاص مشخصات استاندارد برایلوله های تیتانیوم مورد استفاده در کندانسورهای سطحی، مبدل های حرارتی و اواپراتورها. درجه 1 برای کاربردهایی انتخاب می شود که به شکل پذیری بالا برای انبساط لوله و مقاومت عالی در برابر خوردگی آب دریا نیاز دارند.

Q2: تفاوت بین ASTM B338 Grade 1 و Grade 2 برای لوله های مبدل حرارتی چیست؟
پاسخ: لوله درجه 1 استحکام کمتری دارد (کشش 240 مگاپاسکال) اما شکل پذیری بالاتری (24٪ ازدیاد طول) دارد که باعث می شودبه راحتی به صفحات لوله گسترش می یابد. درجه 2 دارای استحکام بالاتر (345 مگاپاسکال) اما شکل پذیری کمی کمتر (20٪) است. هر دو مقاومت خوردگی مشابهی دارند. درجه 1 ترجیح داده می شود زمانی که نورد لوله گسترده مورد نیاز است.

Q3: مشخصات معادل لوله تیتانیوم درجه 1 ASTM B338 چیست؟
پاسخ: استانداردهای معادل شاملUNS R50250, DIN 3.7025، وISO 5832-2 درجه 1. برای کاربردهای مبدل حرارتی، ASME SB338 معادل کد بویلر و مخزن تحت فشار است.

Q4: آیا می توان لوله تیتانیوم درجه 1 ASTM B338 را به ورق های لوله جوش داد؟
پاسخ: بله، لوله درجه 1 جوش پذیری عالی با استفاده از GTAW (TIG) دارد. برای ساخت مبدل حرارتی، هر دوگسترش غلتکیوجوش آب بندیمعمولا استفاده می شوند. برای جوشکاری به محافظ آرگون شدید نیاز است.

Q5: حداکثر دمای عملیاتی برای لوله تیتانیوم درجه 1 ASTM B338 در یک مبدل حرارتی چقدر است؟
A: لوله درجه 1 می تواند به طور مداوم تا حداکثر کار کند300 درجهدر اکثر محیط های خورنده برای کندانسورهای-خنک شده با آب دریا، عملکرد تا این دما عالی است. بالای 300 درجه، درجه 12 (Ti-0.3Mo-0.8Ni) را در نظر بگیرید.

Q6: آیا GNEE لوله‌های خمش U را به ازای ASTM B338 Grade 1 عرضه می‌کند؟
A: بله، GNEE هر دو را تامین می کندطول مستقیمو-خم شویدلوله بر اساس ASTM B338. خم‌های U-معمولاً در شرایط آنیل شده بدون تنش‌زدایی ارائه می‌شوند، مگر اینکه مشخص شده باشد.

Q7: برای لوله‌های مبدل حرارتی درجه 1 ASTM B338 چه آزمایش غیر مخربی مورد نیاز است؟
پاسخ: طبق ASTM B338، هر لوله باید با آن آزمایش شودجریان گردابی (ET) یا اولتراسونیک (UT)روش ها GNEE 100% تست ET را با استانداردهای کالیبراسیون در جدول 1 ASTM B338 ارائه می دهد.

Q8: انبساط حرارتی تیتانیوم درجه 1 ASTM B338 در مقایسه با فولاد ضد زنگ برای مبدل های حرارتی چگونه است؟
A: تیتانیوم درجه 1 دارای aضریب انبساط حرارتی کمترنسبت به فولاد ضد زنگ این منجر بهتنش های حرارتی کمتردر بسته نرم افزاری و ورق لوله در طول چرخه دما، قابلیت اطمینان مبدل حرارتی را بهبود می بخشد.

Q9: آیا لوله تیتانیوم درجه 1 ASTM B338 در برابر خوردگی شکاف در مبدل های حرارتی آب دریا مقاوم است؟
پاسخ: بله، درجه 1 مقاومت بسیار خوبی در برابر خوردگی شکاف در آب دریا تا حدودی دارد80 درجه. برای دماهای بالاتر یا شرایط راکد، درجه 7 (Ti-0.15Pd) یا درجه 12 محافظت بیشتری ارائه می دهد.

Q10: چه ضخامت دیواره لوله برای لوله های مبدل حرارتی درجه 1 ASTM B338 از GNEE موجود است؟
A: GNEE ضخامت دیوار را از0.075 میلی متر تا 4.00 میلی متربا قطر 330 میلی متر تا 1250 میلی متر. گیج های لوله مبدل حرارتی معمولی شامل 0.5 میلی متر، 0.7 میلی متر، 0.9 میلی متر و 1.2 میلی متر است. اندازه های سفارشی موجود است.

Q11: آیا می توان از لوله تیتانیوم درجه 1 ASTM B338 در یک مبدل حرارتی پوسته-و-لوله ای با ورق های لوله آلیاژ مس استفاده کرد؟
پاسخ: بله، اماخوردگی گالوانیکیباید در نظر گرفته شود. تیتانیوم نسبت به آلیاژهای مس نجیب تر (کاتدی) است. عایق الکتریکی یا پوشش دی الکتریک توصیه می شود. صفحات تیتانیوم-به{4}}تیتانیوم ترجیح داده می‌شوند.

Q12: آیا GNEE گواهینامه آزمایش آسیاب را برای لوله های مبدل حرارتی درجه 1 ASTM B338 ارائه می دهد؟
A: بله، هر حمل و نقل شاملگواهینامه های آزمایش آسیاب EN 10204 نوع 3.1قابل ردیابی به عدد حرارت اصلی، از جمله ترکیب شیمیایی، خواص کششی، و نتایج NDT.

محصولات تیتانیوم ما (لوله ها، صفحات، میله ها، سیم ها و نوارها) با دقت بسته بندی می شوند تا از تحویل ایمن اطمینان حاصل شود. هر مورد به طور جداگانه با مواد ضد خش مانند فوم یا فیلم پلاستیکی محافظت می شود. برای صفحات و نوارها از جعبه های چوبی تقویت شده با بالشتک داخلی استفاده می کنیم. لوله‌ها و میله‌ها در محفظه‌های چوبی محکم بسته‌بندی شده‌اند یا با تسمه‌های ضد زنگ بسته‌بندی شده‌اند و در دو طرف آن درپوش‌های پلاستیکی وجود دارد تا از آسیب دیدن لبه‌ها جلوگیری شود. سیم ها روی قرقره های پلاستیکی یا فولادی پیچیده می شوند و با کاغذ ضد رطوبت{6}}پیچ می شوند. همه بسته‌ها با تسمه‌های تقویت‌شده، به وضوح با مشخصات و کمیت محصول برچسب‌گذاری شده‌اند و برای حمل‌ونقل دریایی یا هوایی از راه دور مناسب هستند. صادرات{10}}بسته‌بندی چوبی بخور استاندارد برای مطابقت با مقررات بین‌المللی حمل و نقل استفاده می‌شود.

کارخانه ما مجهز به ماشین آلات پردازش هسته ای برای محصولات تیتانیوم است. برای ذوب و شکل‌دهی، از کوره‌های ذوب مجدد قوس خلاء (VAR) و پرس هیدرولیک ۲۵۰۰-تن استفاده می‌کنیم. خط فرآوری بیلت شامل یک آسیاب نورد با دمای بالا و یک دستگاه آهنگری شعاعی است که قادر به تولید میله‌ها و میله‌ها از قطر 8 تا 300 میلی‌متر است. برای لوله‌های تیتانیوم بدون درز، ما سه-آسیاب سوراخ‌کاری رول و آسیاب نورد سرد پیلگر (LG{14}}60، LG{16}}90) را کار می‌کنیم. صفحات و نوارهای تیتانیوم در یک آسیاب نورد سرد با چهار ارتفاع با یک کوره آنیل آنلاین تولید می شوند. برای سیم ها، ما یک خط کشش سیم پیوسته با واحدهای چربی زدایی و قرقره در خط داریم. تمام تجهیزات کلیدی با CNC کنترل می‌شوند و از دقت ابعادی و سطحی ثابت برای لوله‌ها، صفحات، میله‌ها، سیم‌ها و نوارها اطمینان می‌دهند.

سهام امروز و زمان سرب را بررسی کنید
